流量控制 / 渦輪式
水表式

流量計的管道中心安放了一個渦輪
渦輪兩端由軸承支撐
當流體通過管道時衝擊渦輪葉片對渦輪產生驅動力矩
使渦輪克服摩擦力和流體阻力產生旋轉
在一定的流量範圍內 對一定的流體介質粘度
渦輪的旋轉角速度與流體流速成正比
並通過後續信號調理電路對信號進行放大、濾波、整形
產生於脈衝成正比的脈衝信號
處理器通過對脈衝信號的處理得到瞬時的流量值

Type BC BA
Range DN15~DN50 DN15~DN50
Accuracy ± 2.0% ± 2.0%
Output NPN Pulse
(0.01L or 0.1L or 1L/ pulse)		 Relay
(0.1L or 1L / pulse)
Rating IP65
(Only inside)		 IP65
Display No Display No Display

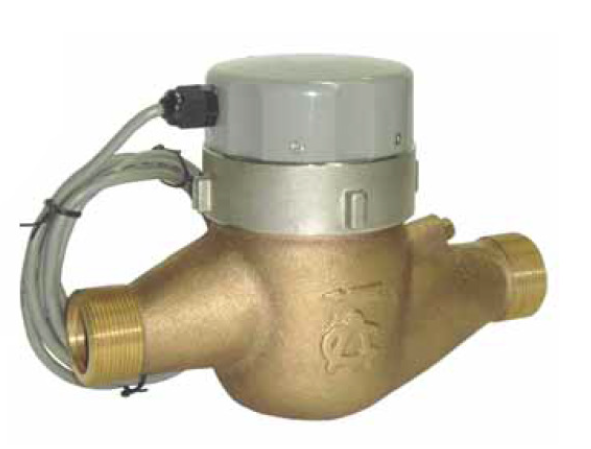

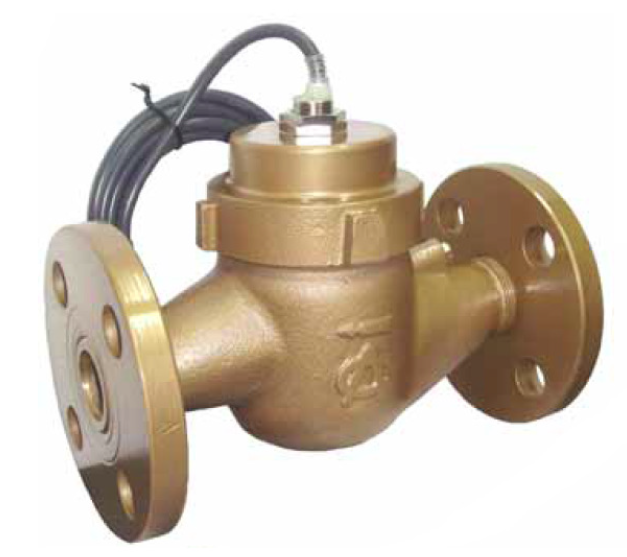

  • CYWTS-BA/BC series
