流量控制 / 氣體流量
管道式熱線流量計
基本原理是將一根金屬探棒放在流體中
透過通電流加熱金屬探棒 使其溫度高於流體的溫度
並以不同的溫度感測器於載體內 同時量測空氣/氣體的溫度
當流體沿垂直方向流過金屬探棒
將帶走一部分熱量 使探棒溫度下降

根據對流熱交換理論
可導出熱線散失的熱量Q與流體的速度v之間存在關係式
此將風速原理計稱為熱線式
為避免不良的流體環境及流量曲線
產品的設計以提升至三至四個流量感測元件
賦予不同的加熱溫度
採用過熱處理的換算機制 達到高精度量測的需求
Type IL30 Seires
inline flow sensor		 SD series
1/4"~2"
Range 0.28 ~ 101 m/s
0.5"~2"
 0.3 ~ 84 m/s
Accuracy ±(3% of m.v. +0.3% of full scale) ±(2% MW +0.5%MEW)
Output 4~20mA volume flow
4~20 mA temperature of medium		 I/O LINK (configurable)
OUT 1/2
Analog/Pulse
Rating IP65 IP65/IP67
Power 24VDC 18~30VDC
Display Four integrated
dual LEDs to indicate		 1.44" Color
2*LED

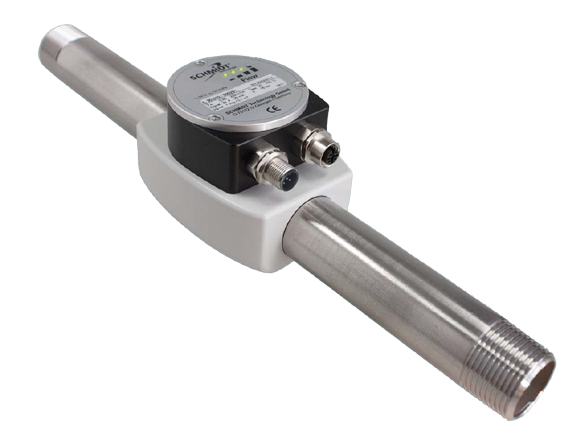

  • SCHMIDT IL 30.005-IL 30.020

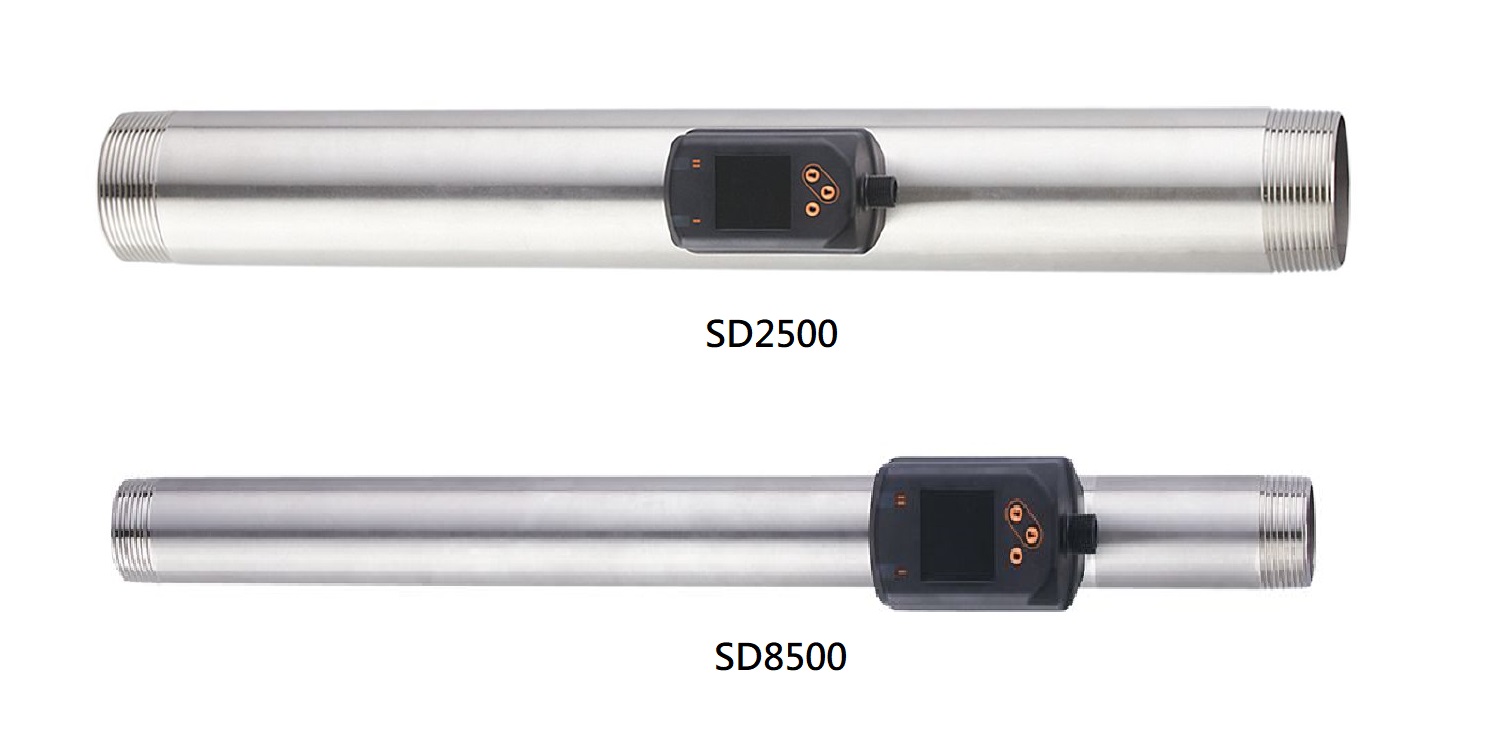

  • ifm SD2500(2")
  • ifm SD8500(1")
  • ifm SD6500(1/2")
  • ifm SD5500(1/4")
